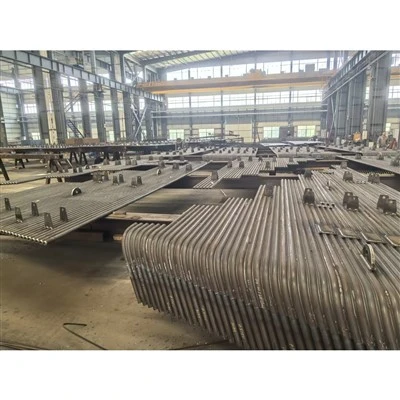

Rørbundt varmeveksler luftforvarmer

1: Rørbundt varmeveksler luftforvarmer



1. Produktdefinition


En industriel luftforvarmer er en kritisk ende-varmefladeenhed integreret i CFB-kedler. Placeret nedstrøms for economizeren genvinder den spildvarme fra udstødningsrøggasser for at forvarme primær og sekundær forbrændingsluft, hvilket maksimerer den samlede termiske effektivitet og reducerer brændstofforbruget.



2. Produktfremstillingsproces


1): Forberedelse af råmateriale: Kulstofstålplader af høj-kvalitet og korrosionsbestandige-legeringsrør inspiceres og skæres præcist- ved hjælp af automatiseret CNC-laserudstyr.

2): Rør- og pladeformning: Rør er koldtrukne- og bøjet til nøjagtige radier, mens kappepaneler udstanses og formes til modulær samling.

3): Svejsning og montering: Robotsvejsning fastgør rørbundter til samleplader, hvilket sikrer lækage-sikker strukturel integritet under termisk belastning.

4): Test og belægning: Enheder gennemgår hydrostatisk trykprøvning og anti-korrosionssandblæsning, efterfulgt af høj-industriel belægning inden eksportemballage.



3. Produktapplikationer


1): CFB-kedelintegration: Placeret i aftrækskanalen for at opfange restvarme fra udstødningsgasser, før den kommer ind i posefilteret.

2): Termiske kraftværker: Hæver forbrændingslufttemperaturen for at stabilisere tændingen og forbedre forbrændingseffektiviteten i forsyningskedler.

3): Industriel dampproduktion: Indsat i tunge produktions- og-samproduktionsanlæg, der anvender kul, biomasse eller forbrænding af flere-brændstoffer.



4. Produktfordele


1): Høj termisk effektivitet: Maksimerer spildvarmegenvinding fra røggasser, hvilket sænker anlæggets drifts- og brændstofomkostninger betydeligt.

2): Robust lækage-Proof Design: Præcisionsrobotsvejsning og streng hydrostatisk test garanterer nul lækage mellem gas- og luftstrømme.

3): Korrosionsbestandighed: Førsteklasses legeringsmaterialer og beskyttende belægninger modstår aggressiv svovl og lav-temperatur syredugpunktskorrosion.

4): Optimeret flowdynamik: Strømlinede rørarrangementer minimerer trykfaldet og bibeholder samtidig høje varmeoverførselskoefficienter.

5): Sømløs eftermontering: Modulære dimensioner matcher standard CFB-kedellayouts for hurtig-installation på stedet og minimal nedetid.







2: Parametre



1. Tekniske specifikationer & produktattributter



Attributkategori	Tekniske specifikationer
Produktnavn	CFB kedelluftforvarmer (rørformet / pladetype)
Udstyrsfunktion	Røggasvarmegenvinding og forvarmning af forbrændingsluft
Kernekomponenter	Rørbundter, rørplader, beklædning, ekspansionssamlinger
Tilpasning	Bygget-til-bestilling baseret på kedelkapacitet og tegningsspecifikationer
Overholdelsesstandarder	ASME, ISO9001, GB/T, CE-certificeret





2. Hovedparametre:



Røggasindløbstemp	300 grader – 450 grader
Luftindtagstemp	20 grader – 60 grader
Designtryk	Op til 2,5 MPa (muligheder for positivt/negativt tryk)
Varmeoverførselshastighed	88 % – 94 % termisk effektivitet
Rørmateriale	Corten stål, 20#, ND stål, rustfrit stål











3: Vores fabriksfordele



1. Avanceret termisk design og optimeringsteknik sikrer, at vores luftforvarmere leverer maksimal varmegenvinding og overlegen termisk effektivitet til industrielle kedler.


2. Førsteklasses korrosionsbestandige-materialer og strenge svejseinspektioner forhindrer effektivt syredugpunktskorrosion og garanterer lang-driftssikkerhed.


3. Præcis-konstruerede modulære strukturer og strenge fremstillingstolerancer letter hurtig eftermontering på-stedet, sømløs kanalintegration og reduceret nedetid.


4. Omfattende kvalitetskontrol i flere-trin, inklusive streng hydrostatisk test og ikke-destruktiv undersøgelse, sikrer 100 % lækage-sikker ydeevne under ekstremt pres.


5. Fuldt tilpassede tekniske løsninger skræddersyet til nøjagtige kundetegningsspecifikationer og forskellige brændstoftyper maksimerer investeringsafkastet.





4: FAQ



Q1: Hvordan integreres luftforvarmeren i CFB-kedelsystemet vist i diagrammet?

A: Den er placeret i halepassagen nedstrøms for economizeren og opstrøms for posehusstøvsamleren og genvinder varme fra udstødningsrøggassen for at forvarme indgående forbrændingsluft.


Q2: Hvilke materialer er valgt for at forhindre lav-temperaturkorrosion i dette afsnit?

A: Vi bruger typisk korrosionsbestandige- materialer såsom cortenstål (forvitringsstål) eller ND-stål til at modstå svovlsyrekondensering i den kolde ende af forvarmeren.


Q3: Kan du fremstille udskiftningsforvarmerbundter baseret på vores eksisterende anlægstegninger?

A: Ja. Vi specialiserer os i specialfremstilling, der matcher nøjagtige dimensions- og ydeevneparametre fra kundens tekniske tegninger eller fysiske skabeloner.


Q4: Hvad er standardproduktionstiden for en luftforvarmerenhed?

A: Standardfremstilling tager cirka 5 til 9 uger, afhængigt af tilgængelighed af råmaterialer, rørspecifikationer og ordrevolumen.


Q5: Hvilken kvalitetstest udføres før levering?

A: Alle enheder gennemgår streng kvalitetskontrol, herunder dimensionskontrol, råmaterialespektrometri, 100 % svejsesømsinspektion (NDE) og hydrostatisk trykprøvning før forsendelse.
